1. Innledning, historikk og endringslogg
1.1. Innledning
FKB-Tiltak er en del av Felles Kartdatabase (FKB). FKB-spesifikasjonen er en serie produktspesifikasjoner for detaljerte basis geodata som samles inn og forvaltes gjennom Geovekst. Generelle beskrivelser for alle FKB-spesifikasjonene er samlet i FKB-Generell del [FKB].
FKB-Tiltak skal inneholde objekter (områder der det skjer utbygging) som er omsøkt/godkjent gjennom saksbehandling i kommunen eller andre offentlige myndigheter. Denne informasjonen viser hvor det skjer endringer i terrenget og kan derfor brukes som metadata for de øvrige FKB-datasettene. I tillegg er målet at dataene i FKB-Tiltak nyttes til å få til en raskere oppdatering av grunnkartet når utbyggingen er ferdig. For objekttypene BygningTiltak/BygningKnekklinje overføres geometrien automatisk til FKB-Bygning når bygningen ferdigstilles (dersom data av bedre kvalitet ikke finnes).
Objekter som er ferdig bygd og registrert i grunnkartet merkes som kartlagt (KARTREG 2) i tiltaksbasen, men vil normalt ikke bli slettet slik at historikken i FKB-Tiltak er tilgjengelig.
Rutiner og veiledningsopplegg for føring av Matrikkel, FKB-Bygning og FKB-Tiltak i forbindelse med saksbehandling etter Plan og bygningsloven her tilgjengelig på Kartverkets nettsider.
Denne produktspesifikasjonen er utarbeidet iht. SOSI produktspesifikasjoner – Krav og godkjenning 5.0 [SOSI-KRAV]. UML-modellen som ligger til grunn for innhold i diagrammene og dokumentasjon i kap. 5, følger reglene i SOSI Regler for UML-modellering, versjon 5.1 [SOSI-UML]. Denne veilederen gir hjelp til å lese UML-diagrammene.
1.2. Historikk
Tidligere versjoner:
-
FKB versjon 3.3 oktober 2001
-
FKB versjon 3.4 august 2002
-
FKB-PblTiltak versjon 4.0 – 2007-01-01
-
FKB-PblTiltak versjon 4.01 - 2009-03-10
-
FKB-PblTiltak versjon 4.02 - 2011-12-01
-
FKB-Tiltak versjon 4.6 - 2016-07-01
-
FKB-Tiltak versjon 5.0 - 2022-01-01
-
FKB-Tiltak versjon 5.0.1 - 2022-01-01
1.3. Endringslogg
1.3.1. Innhold i endringsloggen
FKB 5.0 er en ny hovedversjon av FKB. Dette innebærer at det er gjort større endringer i standarden. Det vil ikke være tilstrekkelig å lese endringsloggen for å få et helhetlig bilde av FKB 5.0 produktspesifikasjonene. For å få et komplett bilde av produktspesifikasjonen må man lese dokumentasjonen som en helhet, inkludert de gjennomgående endringene som er beskrevet i FKB Generell del 5.0 [FKB].
Endringsloggene for det enkelte datasett har som ambisjonsnivå å beskrive de viktigste endringene når det gjelder datainnhold (objekttyper) siden forrige versjon. Endringsloggen vil ikke inneholde alle detaljerte endringer på egenskapsnivå eller endringer når det gjelder utvekslingsformat, datamodellering eller lignende.
1.3.2. Endringer fra versjon 5.0.1 til versjon 5.1
-
Lagt inn taggen inlineOrByReference=byReference på alle assosiasjoner
-
Lagt inn ny opsjonell egenskap ferdigstiltDato på SamferdselTiltak
-
Justeringer/forbedringer i dokumentasjonsmal. Dokumentasjon kun tilgjengelig på HTML-format.
1.3.3. Endringer fra versjon 5.0 til versjon 5.0.1
-
Endret tagg SOSI_lengde fra 10 til 11 for kodeliste behandlingsstatus
-
Endret multiplisitet fra [1..1] til [0..1] på egenskapen område og innført restriksjon "skal ha enten punkt- eller flategeometri" på abstrakt featurtype TiltakGenerell. Dette innebærer at det (i likhet med i FKB 4.6) åpnes for at alle typer tiltak kan legges inn med punktgeometri dersom hensiktsmessig.
1.3.4. Endringer fra versjon 4.6 til versjon 5.0
Det er gjort ganske store endringer i modellering/logikk i FKB-Tiltak i denne revisjonen. Mål for endringene:
-
Beholde enkel og godt etablert dataflyt for Bygninger og samtidig åpne for mer detaljert beskrivelse av bygningenes form
-
Legge grunnlag for mer gjennomgående bruk av tiltak for veganlegg (og ev. andre typer samferdselsanlegg)
-
Beholde fleksibilitet til å legge inn også andre typer tiltak.
Endringsoversikt:
-
Oppdatert generelle konsepter fra FKB 5.0 generell del
-
Alle objekttyper modelleres med påkrevd og heleid flategeometri. I tillegg er det lov med en opsjonell punktgeometri (representasjonspunkt). Kurvegeometri har i svært liten grad blitt brukt i tiltaksbasen og er derfor ikke lenger definert som en mulighet.
-
Logikken for inndeling i objekttyper er endret. I tildligere spesifikasjon tok dette utgangspunkt i hvilket lovverk som ligger til grunn for - og status i - saksbehandlingen (PblSøknad, PblTiltak). Dette er nå endret slik at inndeling i objekttyper skjer med bakgrunn i hva slags type utbygging som skal skje (BygningTiltak, SamferdselTiltak og AnnenTiltak) og en statuskode som håndterer alt fra "søknad mottatt" til "godkjent"/"avvist".
-
Egenskapen saksnummer er endret til saksreferanse. Dette vil fortsatt være den sentrale nøkkelen for kobling mellom objektet i tiltaksbasen og saksbehandlingssystemet der øvrig informasjon om saken finnes.
-
I tillegg til saksreferanse er det innført egenskapen eksternpeker i form av en URI som kan peke direkte på mer informasjon om saken/utbyggingsprosjektet dersom det finnes en slik ressurs (generell mekanisme innført i FKB 5.0)
-
Mange opsjonelle (og lite brukte) egenskaper knyttet til saksbehandlingsprosessen er fjernet.
1.4. Normative referanser
[GEO-VEIL] : Geovekst veiledingsdokumentasjon
[ISO-METADATA] : 19115-1:2015 Geographic information - Metadata - Part 1: Fundamentals og 19115-2:2015 Geographic information - Metadata - Part 2: Extensions for acquisition and processing
[PBL-KART] : Veiledning til forskrift om kart, stedfestet informasjon, arealformål og digitalt planregister
[SOSI-UML] : SOSI Regler for UML-modellering, versjon 5.1 2020
[SOSI-FORMAT] : SOSI Realisering i SOSI-format, versjon 5.0 2018
[SOSI-GML] : SOSI Realisering i GML-format, versjon 5.0 2018
2. Definisjoner og forkortelser
2.1. Definisjoner
korrigering av innholdet i geodataene slik at de fremstiller de faktiske forhold på et gitt tidspunkt, etter de retningslinjer som gjelder for innhold og kvalitet [PABG]
informasjonsmodellene i SOSI-modellregister er modellert som UML-modeller. UML-modellen for et FKB-datasett benevnes som et UML-applikasjonsskjema. Fra UML-applikasjonsskjema kan det automatisk genereres et GML-applikasjonsskjema som beskriver hvordan dataene representeres som GML [SOSI-UML].
MERKNAD: Se objektkatalog
MERKNAD: Se veileder for å lese UML-diagrammer
bearbeidede primærdata tilpasset et bestemt bruksområde [FKB]
MERKNAD: Avledede data skal i prinsippet ikke ajourføres direkte, men ajourføringen skal komme gjennom automatisk utvelgelse og generalisering fra primærdata. I noen tilfeller vil dette være en for tung prosess slik at en må avvike fra hovedprinsippet. Kalles også generalisert datasett.
EKSEMPEL: N5 Kartdata (avledet/generalisert produkt fra FKB-data).
Detaljerte geodata som beskriver det fysiske landskapet ved naturlige eller menneskeskapte objekter. Basisdata brukes til lokalisering og som underlag for temadata. [FKB]
MERKNAD: basis geodata er synonymt med begrepet grunnkart (eller grunnkartdata)
identifiserbar samling av beslektede data [G]
navngitt kjennetegn eller karakteristikk av et objekt
uttrykk for hvor godt egenskapsdataene beskriver de aktuelle egenskapene [G]
UML-modellelement for å modellere geografiske objekttyper [SOSI-UML].
MERKNAD: Begrepet brukes i mange sammenhenger synonymt med objekttype. Se også veileder for å lese UML-diagrammer.
FKB-data som er etablert ved fotogrammetrisk kartlegging [FKB]
MERKNAD: I Fotogrammetrisk FKB inngår også enkelte objekttyper som ikke registreres fotogrammetrisk. Eksempel er fiktive avgrensningslinjer og representasjonspunkt.
Grunnkart er et begrep som er synonymt med basis geodata. Se definisjon under basis geodata.
MERKNAD: Grunnkart brukes til flere formål og kan danne grunnlag for avledede kart i forskjellige målestokker. Grunnkartet skal være det kartgrunnlaget som skal tjene alle formål som omhandles i plan- og bygningsloven eller dens forskrifter.
uttrykk for i hvilken grad spesifiserte deler av et produkt finnes i det aktuelle datasettet [G]
MERKNAD: Fullstendighet karakteriseres ved kvalitetsmålene manglende objekter, overskytende objekter (ønsket om fullstendige geodatabaser innebærer også at det er galt dersom det finnes objekter i databasene som ikke skal være der i henhold til spesifikasjonene) og manglende egenskaper. Fullstendighet kan angis i prosent i relasjon til spesifiserte krav. Informasjon om fullstendighet må være datert.
stedfestet informasjon [G]
MERKNAD: Geodata består av objektidentifikasjon og informasjon om stedfesting og egenskaper. Stedfestingsdataene på sin side kan omfatte både posisjonsdata og geometriske beskrivelsesdata.
generalisert avbildning av geografiske objekter med deres romlige relasjoner; med angitt geodetisk datum, projeksjon og koordinatsystem, samt målestokk dersom avbildningen er analog [G]
geodata tilrettelagt for presentasjon av kart [PABG]
fortløpende ajourføring basert på rapportering fra forvaltningsrutiner, daglige arbeidsrutiner og samarbeidsparter [PABG]
MERKNAD: Kalles også administrativt vedlikehold. Data som samles inn administrativt, kan være digitale stikningsdata eller data fra sluttkontroll av beliggenhet, markmålte bygninger, senterpunkt bygning, situasjonsplan og melding om landbruksbygg.
i hvilken grad en samling av iboende egenskaper oppfyller krav [G]
MERKNAD: Se standarden Geodatakvalitet for en nærmere beskrivelse av datakvalitet.
hvor godt regler som finnes i spesifikasjonene er oppfylt [G]
MERKNAD: Logisk konsistens betegner sammenhengen mellom produktet og reglene produktet skal oppfylle. Logisk konsistens kan altså måles uten at en kjenner noen "fasit".
informasjon som beskriver et datasett [G]
MERKNAD: Hvilke opplysninger som inngår i metadataene, kan variere avhengig av datasettets karakter. Vanlige opplysninger er innhold, kvalitet, tilstand, struktur, format, produsent og vedlikeholdsansvar.
mål for en estimert verdis nærhet til sin sanne verdi eller til det man antar er den sanne verdi [G]
MERKNAD: I standarden Geodatakvalitet er de ulike nøyaktighetsmålene beskrevet.
forekomst (instans) av en objekttype [SOSI-UML]
definisjon og beskrivelse av objekttyper, objektegenskaper samt relasjoner mellom objekter, sammen med eventuelle funksjoner som er anvendt for objektet. [SOSI-UML]
geografisk objekttype er en klasse av objekter med felles egenskaper, forholdet mot andre objekttyper og funksjoner [SOSI-UML]
EKSEMPEL: Eksempler på objekttyper er Takkant, Arealbruksgrense og Mønelinje.
arealinndeling basert på krav til detaljering/nøyaktighet av basis geodata i området [FKB]
MERKNAD: I FKB brukes områdetypen til å si noe om hvilken FKB-standard som bør velges i området. Områdetype brukes også som styrende for krav i standardene "Plassering og beliggenhetskontroll" og "Stedfesting av matrikkelenhets- og råderettsgrenser".
forbedring av den datatekniske kvaliteten av eksisterende data [PABG]
ajourføring som utføres systematisk med jevne mellomrom [PABG]
MERKNAD: Ved periodisk ajourføring blir eksisterende data, enten de har vært gjennom kontinuerlig ajourføring eller ei, kontrollert og evt. forbedret, og manglende objekter blir supplert. Objekter som ikke er endret, blir ikke kartlagt på nytt. Etter periodisk ajourføring skal datasettene minimum tilfredsstille kvalitetskravene for den valgte FKB-standard i området. Det kan være nødvendig også med en oppgradering for å oppfylle kvalitetskravene. Periodisk ajourføring gjøres vanligvis ved fotogrammetri.
tilleggsdata til FKB som er nødvendige for å formidle en god presentasjon uten at de opprinnelige datasettene blir berørt [FKB]
MERKNAD: Presentasjonsdata lages for presentasjoner i ulike målestokker. Det genereres presentasjonsdata for å ha mulighet til blant annet å redigere, avblende/slette, skrive om eller flytte tekster og symboler i kartbildet, uten at datasettene blir berørt.
EKSEMPEL: Eksempler på presentasjonsdata er tekstdata generert fra datasett der tekst, tall eller symboler er ferdig plassert i kartbildet. En annen type presentasjonsdata er avblendingspolygoner som brukes til å fjerne unødig mye data i et aktuelt kartbilde.
et definert geodatasett som består av de mest detaljerte og nøyaktige data innen et definert område, har en viss utbredelse og jevnlig blir produsert og/eller ajourholdt [G]
MERKNAD: Primærdatasett skal være presentasjons- og produktuavhengige. De skal kunne danne utgangspunkt for forskjellig bruk og forskjellige produkter. Det er derfor krav om en viss utbredelse og produksjon før en kan kalle et datasett for primærdatasett. Primærdatasett er i prinsippet uavhengige datasett (ikke avledet fra andre datasett) og ajourholdes uavhengig av andre datasett. Et objekt tilhører bare ett primærdatasett.
detaljert beskrivelse av ett datasett eller en serie med datasett med tilleggsinformasjon som gjør det mulig å produsere, distribuere og bruke datasettet av andre (tredjepart) [SOSI-KRAV]
MERKNAD: En dataproduktspesifikasjon kan lages for produksjon, salg, sluttbrukervirksomhet eller annet.
statistisk størrelse som angir spredningen for en gruppe måle- eller beregningsverdier i forhold til deres sanne eller estimerte verdier [G]
beskrivelse av sammenhengen mellom geografiske objekter [G]
MERKNAD: De aktuelle objektene har ofte en fysisk sammenheng. Topologi er de av objektenes egenskaper som overlever det som er kalt kontinuerlige transformasjoner (også kalt gummiduk-transformasjoner). Alle tallverdier (lengder, arealer og retninger) kan bli forandret, mens for eksempel naboskapsforhold vil være uendret.
2.2. Forkortelser
AR5: Arealressurskart i målestokk 1:5000
DOK: Det offentlige kartgrunnlaget. DOK er offentlige geografiske data som er tilrettelagt for kommunenes plan- og byggesaksarbeid. DOK er definert i [PBL-KART].
DTM: Digital TerrengModell.
ESRI fgdb: Leveranseformatet ESRI filgeodatabase (ESRI = Enviromental Systems Research Institute)
Georef: Metadataregister for Geovekst-data. Tilgjengelig som et datasett på Geonorge.
Geovekst: Geodatasamarbeid mellom de nasjonale partene KS (kommunesektorens organisasjon, omfatter både kommuner og fylkeskommuner), Energi Norge, Kartverket, Telenor, Statens vegvesen, Landbruksdepartementet og Norges vassdrags- og energidirektorat. Lokalt kan Geovekst-samarbeidet også ha andre parter.
GML: Geography Markup Language – Internasjonalt standardformat for utveksling av geografisk informasjon (OpenGIS® Geograph Markup Language (GML) Encoding Standard)
JSON: JavaScript Object Notation. Generelt tekstbasert utvekslingsformat som er mye brukt på nett og som også kan brukes for geografiske data. GeoJSON er en praktisk rettet spesifikasjon for å uttrykke geografiske data med vha. JSON.
NGIS: Nasjonalt Geografisk informasjonssystem. En generell modellbasert forvaltningsplattform for felles forvaltning av geografiske data i en sentral base gjennom åpne API-er som blant annet brukes i Sentral FKB. NGIS-OpenAPI er det nye grensesnittet for oppdatering av NGIS.
NRL: Nasjonalt register for luftfartshindre
NVDB: Nasjonal vegdatabank. Forvaltningsløsning for vegnettet og tilhørende informasjon eid av Statens vegvesen.
OCL: Object Constraint Language. Språk som brukes til å formulere krav/restriksjoner til modellelementene i UML.
PBL: Plan- og bygningsloven.
UML: Unified Modelling Language. Modelleringsspråk som (blant annet) brukes til å beskrive geografiske informasjonsmodeller.
URI: Uniform Resource Identifier. Kompakt streng av tegn som identifiserer en abstrakt eller fysisk ressurs.
UUID: Universally unique identifier. 128-bit globalt unik streng av tegn som kan genereres automatisk av en datamaskin.
WFS: Web Feature Service. Standard fra OGC (Open Geospatial Consortium) for å sende geografiske data over nett. WFS-T (T = Transaction) er en utvidelse for å sende endringer/transaksjonsdata.
3. Generelt om spesifikasjonen
3.1. Unik identifisering
FKBTiltak
3.1.1. Fullstendig navn
FKB-Tiltak
3.1.2. Versjon
5.1
3.2. Referansedato
2024-07-01
3.3. Ansvarlig organisasjon
Geovekst
3.4. Språk
nor
3.5. Hovedtema
Basisdata, tiltak, byggesak, utbygging
3.6. Temakategori
basisdata
3.7. Sammendrag
FKB-Tiltak skal inneholde informasjon om områder der det skjer utbygging som fanges opp gjennom saksbehandling i kommunen eller andre offentlige myndigheter.
3.8. Formål
FKB er grunnleggende geografisk informasjon for å utøve lov- og forskriftsbelagte saker og ta gode beslutninger. FKB kan brukes til:
-
å kjenne seg igjen ute i terrenget
-
forvaltningsmessig saksbehandling i kommuner, statlige etater og ledningsetater
-
saksbehandling knyttet til plan- og bygningsloven med forskrifter (jf. [PBL-KART])
-
prosjekteringsformål
-
analyse og presentasjon i et integrert informasjonssystem (GIS-system)
-
produksjon av kart og avledede produkter med forskjellig krav til innhold, detaljering og stedfestingsnøyaktighet FKB inngår i det offentlige kartgrunnlaget ([DOK]).
FKB-Tiltak er viktig for å vise hvor det skjer utbygging og å fange opp endringer i kartet så fort de er ferdigstilt.
3.9. Representasjonsform
vektor
3.10. Datasettoppløsning
FKB er detaljerte data stort sett registrert fotogrammetrisk fra flybilder med en oppløsing mellom 7 og 25 cm. Stedfestingsnøyaktigheten varierer fra +/- 0,10 m til +/- 1 m avhengig av objekttype, områdetype og datafangstmetode. FKB-data egner seg for presentasjon i målestokker fra ca 1:100 til ca 1:20000
3.11. Utstrekningsinformasjon
Utstrekningbeskrivelse
FKB-data dekker Norges fastlandsterritorium
Geografisk område
Nord: 72°
Sør: 57°
Øst: 32°
Vest: 4°
Vertikal utbredelse
Fra ca -250 m til ca 2500 m
Innhold gyldighetsperiode
Ikke angitt
3.12. Identifikasjonsomfang
3.13. Supplerende beskrivelse
Data ikke angitt
4. Spesifikasjonsomfang
(Antall spesifikasjonsomfang: 1)
4.1. Spesifikasjonsomfang for hele spesifikasjonen
4.1.1. Omfangsidentifikasjon
Hele datasettet
4.1.2. Nivå
Datasett
4.1.3. Navn
FKB-Tiltak 5.1
4.1.4. Beskrivelse
Detaljeringen av FKB er delt inn i 4 nøyaktighetsklasser; FKB-A, FKB-B, FKB-C og FKB-D, men er i denne spesifikasjonen beskrevet som et homogent produkt med ett omfang.
Se FKB Generell del [FKB] for en nærmere beskrivelse av inndeling av FKB i FKB-A til D.
4.1.5. Utstrekningsinformasjon
Utstrekningbeskrivelse
FKB-data dekker Norges fastlandsterritorium
Geografisk område
Nord: 72°
Sør: 57°
Øst: 32°
Vest: 4°
Vertikal utbredelse
Fra ca -250 m til ca 2500 m
Innhold gyldighetsperiode
Ikke angitt
5. Innhold og struktur
5.1. Omfang

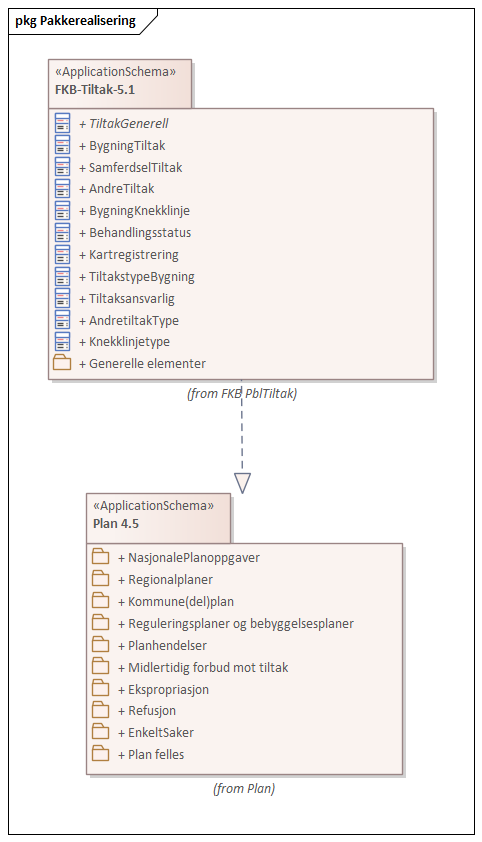

5.2. «ApplicationSchema» FKB-Tiltak-5.1
Definisjon: Datamodell for produktspesifikasjon FKB-Tiltak. FKB-Tiltak inneholder objekter (=områder der det skjer utbygging) som er omsøkt/godkjent gjennom saksbehandling i kommunen eller andre offentlige myndigheter.
Profilparametre i tagged values
definition |
"FKB-Tiltak contains building areas from public authorities case processing"@en |
description |
"Construction areas from FKB-Tiltak can be used as metadata for other detailed (FKB) maps"@en |
designation |
"Product spesification FKB-Tiltak 5.1"@en |
language |
no |
SOSI_kortnavn |
FKBTiltak |
SOSI_langnavn |
FKB-Tiltak |
SOSI_modellstatus |
gyldig |
SOSI_spesifikasjonstype |
produktspesifikasjon |
SOSI_versjon |
5.0 |
targetNamespace |
http://skjema.geonorge.no/SOSI/produktspesifikasjon/FKB-Tiltak/5.1 |
version |
5.1 |
xmlns |
app |
xsdDocument |
FKBTiltak.xsd |
xsdEncodingRule |
sosi |
Avhengigheter

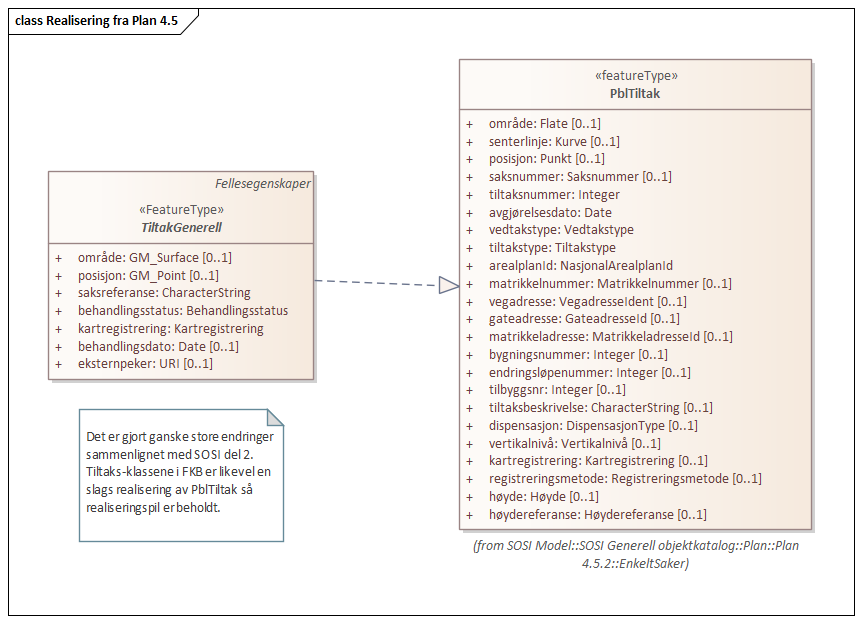

Realisert fra |
SOSI Generell objektkatalog::Plan::«ApplicationSchema» Plan 4.5 |
5.2.1. «FeatureType» TiltakGenerell (abstrakt)
Definisjon: abstrakt supertype som inneholder generelle egenskaper som gjelder alle typer tiltak.
Tiltak registreres generelt så tidlig som mulig i tiltaksbasen, gjerne allerede fra mottak av søknad.
Fortrinnsvis registreres tiltaket som en flate som tiltaket befinner seg innenfor, men datamodellen åpner også for at tiltaket kan representeres som et punkt som representerer plasseringen til tiltaket.
Når tiltaket er ferdig utbygd skal dette medføre oppdatering av grunnkartet (øvrige FKB-datasett). Tiltak som er registrert i grunnkartet merkes med kartregistrering "Innmålt i kartet" (KARTREG 2) i FKB-Tiltak.
Egenskaper
Navn: |
område |
Definisjon: |
Området som tiltaket befinner seg innenfor. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
posisjon |
Definisjon: |
Representasjonspunkt for tiltaket |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
saksreferanse |
Definisjon: |
Saksnummer eller annen type unik referanse til det aktuelle sakssytemet der man kan finne mer informasjon om saken |
Multiplisitet: |
[1..1] |
Type: |
Navn: |
behandlingsstatus |
Definisjon: |
status for saksbehandlingen |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/behandlingsstatus |
Navn: |
kartregistrering |
Definisjon: |
status for kartregistrering av avgjorte tiltak Merknad: Egenskapen kan utnyttes til å styre uttegning fra FKB-Tiltak. Der kartregistrering har verdien 2 - Innmålt i kartet - vil det i de fleste tilfeller ikke være hensiktsmessig å tegne ut objektet fra FKB-Tiltak. |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/kartregistrering |
Navn: |
behandlingsdato |
Definisjon: |
Siste dato for oppdatering av saken i saksystemet |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
eksternpeker |
Definisjon: |
Peker til tiltaksobjektet i et annet system. Dette kan f.eks. være prosjekteringssystemer e.l. i forbindelse med større samferdselsutbygginger. |
Multiplisitet: |
[0..1] |
Type: |
Restriksjoner
Navn: |
skal ha enten punkt- eller flategeometri |
Beskrivelse: |
|
Type: |
OCL |
OCL kode: |
inv: (self.område -> size()) + (self.posisjon -> size()) = 1 |
Arv og realiseringer
Supertype: |
Generelle elementer::«FeatureType» Fellesegenskaper |
Subtyper: |
«featureType» SamferdselTiltak |
Realisert fra: |
Plan 4.5.2::EnkeltSaker::«featureType» PblTiltak |
5.2.2. «featureType» BygningTiltak
Definisjon: Tiltak som gjelder Bygning etter plan- og bygningsloven. Kommunene er ansvarlige for saksbehandling etter Pbl og føring av BygningTiltak i tiltaksbasen.
Bygningsnummer (og ev. bygningsendringsnummer) fra Matrikkelen registreres på tiltaket så fort bygningen er etablert i Matrikkelen.
Område-geometrien til tiltaket angir området i grunnriss som bygningen skal bygges innenfor. Dette vil normalt samsvare med byggets planlagte yttervegger.
Dersom man ønsker å gi informasjon om bygningens planlagte høyde kan dette gjøres ved å:
-
Angi høydeverdier på områdegeometrien og sette høydereferanse topp. Geometrien må inneholde mønehøyde (høyeste nivå på bygget).
-
Angi en verdi for maks høyde over gjennomsnittlig terrenghøyde
-
Registrere objekter av typen BygningKnekklinje som beskriver planlagt form på bygget i 2.5D i mer detalj.
Ved registrering av tiltak under bakken benyttes Medium U på tiltaksomriss. Kotehøyde på omriss gis som høyeste taknivå og kotehøyde på laveste gulvnivå legges inn på egenskap Lavestegulv
Egenskaper
Navn: |
bygningsnummer |
Definisjon: |
nummerering av bygninger fra Matrikkelen. Nummeret er unikt og landsdekkende. Merknad: For tiltak som omhandler bygninger (tiltakstype nybygg, tilbygg, påbygg, underbygg og ombygging) skal bygningsnummer overføres til tiltaket så fort bygningsnummeret er etablert i Matrikkelen. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
bygningsendringløpenummer |
Definisjon: |
løpende nummerering av tilbygg til et hovedbygg. Merknad: For tiltak som omhandler bygningsendringer (tiltakstype tilbygg, påbygg, underbygg og ombygging) skal bygningsendringløpenummer overføres til tiltaket så fort løpenummeret er etablert i Matrikkelen. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
høydereferanse |
Definisjon: |
koordinatregistering utført på topp eller bunn av et objekt |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/hoydereferanse |
Navn: |
lavestegulv |
Definisjon: |
høydeverdi for laveste gulvhøyde på tiltaket. Merknad: Objektets geometri angir høyeste høydeverdi (Høydereferanse = top). Denne egenskapen gir mulighet til å i tillegg angi tiltakets laveste høyde slik at kan angi hvilket høydeintervall tiltaket skal holde seg innenfor. Egenskapen brukes primært for tiltak under bakken. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
høydeoverbakken |
Definisjon: |
Største høyde på tiltaket over gjennomsnittlig terrenghøyde angitt i meter |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
tiltakstypeBygning |
Definisjon: |
type tiltak som gjelder saksbehandling av bygninger etter Pbl. |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltakstypebygning |
Roller
Rollenavn: |
beskriverTakform |
Definisjon: |
knekklinjer som beskriver takformen til bygningstiltaket |
Multiplisitet: |
[0..*] |
Assosiasjonstype: |
Assosiasjon |
Til klasse: |
|
inlineOrByReference |
byReference |
Arv og realiseringer
Supertype: |
5.2.3. «featureType» SamferdselTiltak
Definisjon: Tiltak som gjelder utbygging av infrastruktur for samferdsel.
Tiltaksansvarlig har ansvar for å oppdatere tiltaksbasen med informasjon om saksbehandling og framdrift samt å oppdatere grunnkartet med nye data når utbyggingen er ferdigstilt.
Egenskaper
Navn: |
tiltaksansvarlig |
Definisjon: |
hvilket forvaltningsnivå/etat som er ansvarlig for oppfølging av tiltaket |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltaksansvarlig |
Navn: |
ferdigstiltDato |
Definisjon: |
Dato for når veganlegget er ferdigstilt. Fylles inn eller overføres fra NVDB. |
Multiplisitet: |
[0..1] |
Type: |
Arv og realiseringer
Supertype: |
5.2.4. «featureType» AndreTiltak
Definisjon: andre typer tiltak enn tiltak for bygninger og samferdselsutbygging.
Tiltaksansvarlig har ansvar for å oppdatere tiltaksbasen med informasjon om saksbehandling og framdrift samt å oppdatere grunnkartet med nye data når utbyggingen er ferdigstilt.
Egenskaper
Navn: |
tiltaksansvarlig |
Definisjon: |
hvilket forvaltningsnivå/etat som er ansvarlig for oppfølging av tiltaket |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltaksansvarlig |
Navn: |
andretiltak |
Definisjon: |
andre type tiltak enn de som omfattes av plan- og bygningsloven |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltakstypeandre |
Arv og realiseringer
Supertype: |
5.2.5. «featureType» BygningKnekklinje
Definisjon: Geometri som beskriver takformen til bygningen i 2.5D. Som minimum bør toppen av byggets avgrensninger registreres og gjerne også knekklinjer som beskriver takformen inne på taket (mønelinjer, taksprang osv.)
Egenskaper
Navn: |
grense |
Definisjon: |
forløp som følger overgang mellom ulike fenomener |
Multiplisitet: |
[1..1] |
Type: |
Navn: |
kartregistrering |
Definisjon: |
status for kartregistrering av avgjorte tiltak |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/kartregistrering |
Navn: |
knekklinjetype |
Definisjon: |
Type knekklinje som beskriver takformen i 2.5D |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/knekklinjetype |
Arv og realiseringer
Supertype: |
Generelle elementer::«FeatureType» Fellesegenskaper |
5.2.6. «codeList» Behandlingsstatus
Definisjon: status for sakbehandlingen
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/behandlingsstatus |
5.2.7. «codeList» Kartregistrering
Definisjon: status for kartregistrering av avgjorte tiltak. Når tiltaket er lagt inn i grunnkartet (et av de andre FKB-datasettene) endres verdien til "2 - Innmålt i kartet"
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/kartregistrering |
Arv og realiseringer
Realisert fra: |
Plan 4.5::EnkeltSaker::«codeList» Kartregistrering |
5.2.8. «CodeList» TiltakstypeBygning
Definisjon: type tiltak som gjelder saksbehandling av bygninger etter Pbl.
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltakstypebygning |
5.2.9. «CodeList» Tiltaksansvarlig
Definisjon: hvilket forvaltningsnivå/etat som er ansvarlig for oppfølging av tiltaket
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltaksansvarlig |
5.2.10. «CodeList» AndretiltakType
Definisjon: forskjellige typer tiltak som fanges kan fanges opp gjennom søknader og saksbehandling hos en offentlig myndighet
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/tiltakstypeandre |
5.2.11. «codeList» Knekklinjetype
Definisjon: Type knekklinje som beskriver takformen i 2.5D
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/tiltak/5.0/knekklinjetype |

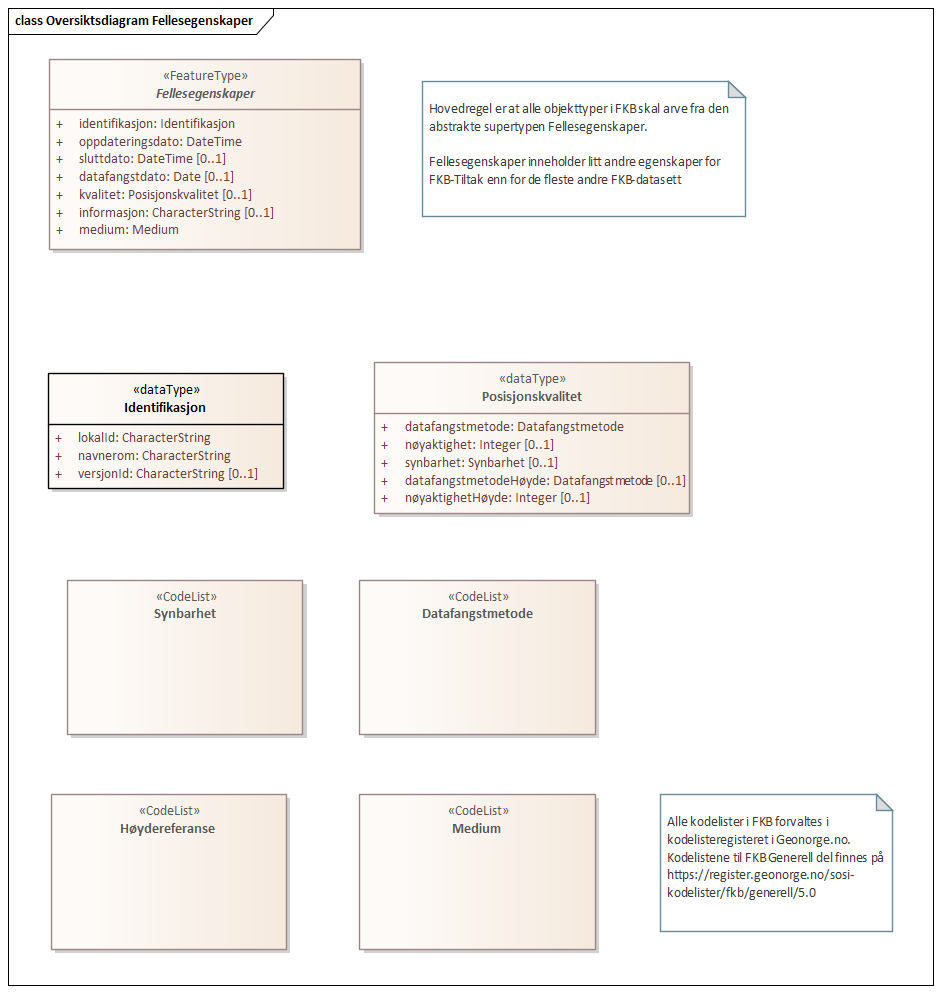

5.2.12. Pakke: Generelle elementer
Definisjon: pakke med elementer som realiserer tilsvarende elementer i FKB Generell del 5.0
5.2.12.1. «FeatureType» Fellesegenskaper (abstrakt)
Definisjon: abstrakt objekttype som bærer sentrale egenskaper som er anbefalt for bruk i produktspesifikasjoner.
Egenskaper
Navn: |
identifikasjon |
Definisjon: |
unik identifikasjon av et objekt Merknad FKB: Unik identifikasjon av et objekt, ivaretas av den ansvarlige produsent/forvalter, og som kan benyttes av eksterne applikasjoner som referanse til objektet. Den unike identifikatoren er unik for kartobjektet og skal ikke endres i kartobjektets levetid. Dette må ikke forveksles med en tematisk identifikator (for eksempel bygningsnummer) som unikt identifiserer et objekt i virkeligheten. En bygning med samme bygningsnummer vil kunne representeres i mange kartprodukter der det finnes en unik identifikasjon i hver av dem. For FKB benyttes UUID (Universally unique identifier) som lokalId. Dette innebærer at lokalId alene alltid vil være unik. Likevel skal alltid navnerom også angis. Navnerom angir FKB-datasettet. |
Multiplisitet: |
[1..1] |
Type: |
Navn: |
oppdateringsdato |
Definisjon: |
tidspunkt for siste endring på objektet Merknad FKB: Denne datoen viser datasystemets siste endring på dataobjektet. Egenskapen settes av forvaltningssystemet etter følgende regler: i. Oppdateringsdato er tidspunkt for oppdatering av databasen og settes av forvaltningsbasen (ikke av klienten). ii. Oppdateringsdato skal endres også hvis det er kopidata som blir endret eller importert i en ”kopibase”. iii. Når avgrensingslinjene til en flate endres, skal flateobjektet få ny oppdateringsdato. iv. Oppdateringsdato skal endres hvis en egenskap endres. |
Multiplisitet: |
[1..1] |
Type: |
|
definition |
"Date and time at which this version of the spatial object was inserted or changed in the spatial data set."@en |
Navn: |
sluttdato |
Definisjon: |
Tid for når denne versjonen av objektet var erstattet eller opphørt å eksistere. Merknad FKB: Egenskapen settes av forvaltningssystemet . Sluttdato skal kun sendes med ut fra forvaltningssystemet i sammenhenger der objektenes historikk er interessant. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
datafangstdato |
Definisjon: |
dato når objektet siste gang ble registrert/observert/målt i terrenget |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
kvalitet |
Definisjon: |
beskrivelse av kvaliteten på stedfestingen. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
informasjon |
Definisjon: |
generell opplysning. Merknad FKB: Mulighet til å legge inn utfyllende informasjon om objektet. Egenskapen bør bare brukes til å legge inn ekstra informasjon om enkeltobjekter. Egenskapen bør ikke brukes til å systematisk angi ekstrainformasjon om mange/alle objekter i et datasett. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
medium |
Definisjon: |
objektets beliggenhet i forhold til jordoverflaten |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/medium |
Arv og realiseringer
Subtyper: |
«featureType» BygningKnekklinje |
Realisert fra: |
SOSI Generell objektkatalog::FKB Generell del::FKB Generell del-5.0::Generelle elementer::«FeatureType» Fellesegenskaper |
5.2.12.2. «dataType» Identifikasjon
Definisjon: Unik identifikasjon av et objekt i et datasett, forvaltet av den ansvarlige produsent/forvalter, og kan benyttes av eksterne applikasjoner som stabil referanse til objektet.
Merknad 1: Denne objektidentifikasjonen må ikke forveksles med en tematisk objektidentifikasjon, slik som f.eks bygningsnummer.
Merknad 2: Denne unike identifikatoren vil ikke endres i løpet av objektets levetid, og ikke gjenbrukes i andre objekt.
Egenskaper
Navn: |
lokalId |
Definisjon: |
lokal identifikator av et objekt Merknad: Det er dataleverendørens ansvar å sørge for at den lokale identifikatoren er unik innenfor navnerommet. For FKB-data benyttes UUID som lokalId. |
Multiplisitet: |
[1..1] |
Type: |
Navn: |
navnerom |
Definisjon: |
navnerom som unikt identifiserer datakilden til et objekt, anbefales å være en http-URI Eksempel: http://data.geonorge.no/SentraltStedsnavnsregister/1.0 Merknad : Verdien for nanverom vil eies av den dataprodusent som har ansvar for de unike identifikatorene og må være registrert i data.geonorge.no eller data.norge.no |
Multiplisitet: |
[1..1] |
Type: |
Navn: |
versjonId |
Definisjon: |
identifikasjon av en spesiell versjon av et geografisk objekt (instans) |
Multiplisitet: |
[0..1] |
Type: |
Arv og realiseringer
Realisert fra: |
Generelle typer 5.1::SOSI_Fellesegenskaper og SOSI_Objekt::«dataType» Identifikasjon |

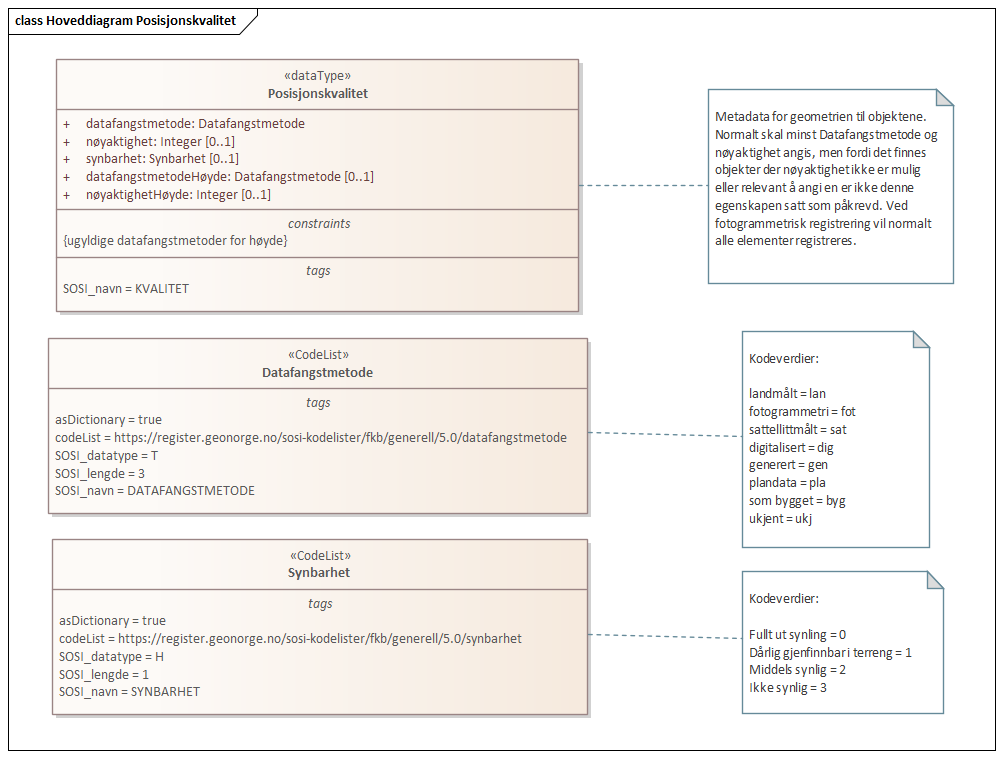

5.2.12.3. «dataType» Posisjonskvalitet
Definisjon: beskrivelse av kvaliteten på stedfestingen.
Merknad: Posisjonskvalitet er ikke konform med kvalitetsmodellen i ISO slik den er defineret i ISO19157:2013, men er en videreføring av tildligere brukte kvalitetsegenskaper i SOSI. FKB 5.0 innfører en egen variant av datatypen Posisjonskvalitet der kodeliste målemetode er byttet ut med den mer generelle kodelista Datafangstmetode.
Egenskaper
Navn: |
datafangstmetode |
Definisjon: |
metode for datafangst. Egenskapen beskriver datafangstmetode for grunnrisskoordinater (x,y), eller for både grunnriss og høyde (x,y,z) dersom det ikke er oppgitt noen verdi for datafangstmetodeHøyde. |
Multiplisitet: |
[1..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/datafangstmetode |
Navn: |
nøyaktighet |
Definisjon: |
standardavviket til posisjoneringa av objektet oppgitt i cm I de aller fleste sammenhenger benyttes en anslått eller forventet verdi for standardavvik, men dersom man har en beregnet verdi skal denne benyttes. For objekter med punktgeometri benyttes verdi for punktstandardavvik. For objekter med kurvegeometri benyttes standardavviket for tverravviket fra kurva. For objekter med overflate- eller volumgeometri er forståelsen at standardavviket beregnes ut fra (3D) avvikene mellom sann posisjon og nærmeste punkt på overflata. Merknad: Verdien er ment å beskrive nøyaktigheten til objektet sammenlignet med sann verdi. Standardavvik er i utgangspunktet et mål på det tilfeldige avviket og det innebærer at vi forutsetter at det systematiske avviket i liten grad påvirker nøyaktigheten til posisjoneringa. For fotogrammetriske data settes som hovedregel verdien lik kravet til standardavvik ved datafangst. Se standarden Geodatakvalitet for nærmere definisjon av standardavvik og hvordan dette defineres, beregnes og kontrolleres. |
Multiplisitet: |
[0..1] |
Type: |
Navn: |
synbarhet |
Definisjon: |
beskrivelse av hvor godt objektene framgår i datagrunnlaget for posisjonering (f.eks. flybildene). |
Multiplisitet: |
[0..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/synbarhet |
Navn: |
datafangstmetodeHøyde |
Definisjon: |
metoden brukt for høyderegistrering av posisjon. Det er bare nødvending å angi en verdi for egenskapen dersom datafangstmetode for høyde avviker fra datafangstmetode for grunnriss. |
Multiplisitet: |
[0..1] |
Type: |
|
defaultCodeSpace |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/datafangstmetode |
Navn: |
nøyaktighetHøyde |
Definisjon: |
standardavviket til posisjoneringa av objektet oppgitt i cm I de aller fleste sammenhenger benyttes en anslått eller forventet verdi for standardavvik, men dersom man har en beregnet verdi skal denne benyttes. For objekter med punktgeometri benyttes verdi for punktstandardavvik. For objekter med kurvegeometri benyttes standardavviket for tverravviket fra kurva. For objekter med overflate- eller volumgeometri er forståelsen at standardavviket beregnes ut fra (3D) avvikene mellom sann posisjon og nærmeste punkt på overflata. Merknad: Verdien er ment å beskrive nøyaktigheten til objektet sammenlignet med sann verdi. Standardavvik er i utgangspunktet et mål på det tilfeldige avviket og det innebærer at vi forutsetter at det systematiske avviket i liten grad påvirker nøyaktigheten til posisjoneringa. For fotogrammetriske data settes som hovedregel verdien lik kravet til standardavvik ved datafangst. Se standarden Geodatakvalitet for nærmere definisjon av standardavvik og hvordan dette defineres, beregnes og kontrolleres. |
Multiplisitet: |
[0..1] |
Type: |
Restriksjoner
Navn: |
ugyldige datafangstmetoder for høyde |
Beskrivelse: |
Datafangstmetode Digitalisert skal ikke brukes på egenskapen datafangstmetodeHøyde |
Type: |
OCL |
OCL kode: |
inv: self.datafangstmetodeHøyde <> 'dig' |
Arv og realiseringer
Realisert fra: |
Generelle typer 5.1::SOSI_Fellesegenskaper og SOSI_Objekt::«dataType» Posisjonskvalitet |
5.2.12.4. «CodeList» Synbarhet
Definisjon: synbarhet beskriver hvor godt objektene framgår i datagrunnlaget for posisjonering (f.eks. flybildene).
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/synbarhet |
Arv og realiseringer
Realisert fra: |
Generelle typer 5.1::SOSI_Fellesegenskaper og SOSI_Objekt::«CodeList» Synbarhet |
5.2.12.5. «CodeList» Datafangstmetode
Definisjon: metode for datafangst.
Datafangstmetoden beskriver hvordan selve vektordataene er posisjonert fra et datagrunnlag (observasjoner med landmålingsutstyr, fotogrammetrisk stereomodell, digital terrengmodell etc.) og ikke prosessen med å innhente det bakenforliggende datagrunnlaget.
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/datafangstmetode |
5.2.12.6. «CodeList» Høydereferanse
Definisjon: koordinatregistering utført på topp eller bunn av et objekt
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/hoydereferanse |
Arv og realiseringer
Realisert fra: |
Generelle typer 5.1::SOSI_Fellesegenskaper og SOSI_Objekt::«CodeList» Høydereferanse |
5.2.12.7. «CodeList» Medium
Definisjon: objektets beliggenhet i forhold til jordoverflaten
Eksempel: Veg på bro, i tunnel, inne i et bygningsmessig anlegg, etc.
Profilparametre i tagged values
asDictionary |
true |
codeList |
https://register.geonorge.no/sosi-kodelister/fkb/generell/5.0/medium |
Arv og realiseringer
Realisert fra: |
Generelle typer 5.1::SOSI_Fellesegenskaper og SOSI_Objekt::«CodeList» Medium |
6. Referansesystem
Referansesystemer for FKB 5.0 er også beskrevet i vedlegg B i FKB generell del.
6.1. Romlig referansesystem 5972
6.1.1. Omfang
6.1.2. Navn på kilden til referansesystemet
EPSG / SOSI
6.1.3. Ansvarlig organisasjon for referansesystemet
Statens kartverk
6.1.4. Link til mer informasjon om referansesystemet
6.1.5. Koderom
EPSG
6.1.6. Identifikasjonskode
5972
6.1.7. Kodeversjon
2020-03-30
6.2. Romlig referansesystem 5973
6.2.1. Omfang
6.2.2. Navn på kilden til referansesystemet
EPSG / SOSI
6.2.3. Ansvarlig organisasjon for referansesystemet
Statens kartverk
6.2.4. Link til mer informasjon om referansesystemet
6.2.5. Koderom
EPSG
6.2.6. Identifikasjonskode
5973
6.2.7. Kodeversjon
2020-03-30
6.3. Romlig referansesystem 5975
6.3.1. Omfang
6.3.2. Navn på kilden til referansesystemet
EPSG / SOSI
6.3.3. Ansvarlig organisasjon for referansesystemet
Statens kartverk
6.3.4. Link til mer informasjon om referansesystemet
6.3.5. Koderom
EPSG
6.3.6. Identifikasjonskode
5975
6.3.7. Kodeversjon
2020-03-30
6.4. Temporalt referansesystem
6.4.1. Omfang
6.4.2. Navn på temporalt referansesystem
UTC
Dersom ikke tidssone er spesielt angitt ved angivelse av tidspunkt skal man anta at det er norsk tid som benyttes. Dvs. UTC+1 (normaltid) på vinteren og UTC+2 (sommertid) på sommeren.
7. Kvalitet
Kvaliteten i FKB-Tiltak skiller seg vesentlig fra kvaliteten i øvrige FKB-datasett i og med at datainnholdet ikke baserer seg på innmålinger i terrenget. Det vesentlige for at FKB-Tiltak i en kommune skal ha god kvalitet er fullstendigheten. Dvs. at mest mulig av byggeaktiviteten fanges opp gjennom saksbehandlingen og registreres i FKB-Tiltak.
8. Datafangst
FKB-Tiltak fylles med data fra byggeplaner og prosjekteringsdata. Det er vesentlig å få på plass gode og effektive rutiner i de offentlige etatene som er ansvarlig for denne utbyggingen slik at FKB-Tiltak fylles opp med best mulig data.
9. Datavedlikehold
Det henvises til Geovekst veiledningsmateriell for nærmere beskrivelse av vedlikeholdsopplegget [GEO-VEIL]
9.1. Vedlikeholdsinformasjon Kontinuerlig ajourhold
9.1.1. Omfang
Hele spesifikasjonen/datasettet
9.1.2. Vedlikeholdsfrekvens
Kontinuerlig
9.1.3. Vedlikeholdsbeskrivelse
Det er i regi av Geovekst inngått FDV-avtaler med de fleste kommuner og øvrige parter Geovekst. Her avtalefestes oppgaver og finansiering av et felles kontinuerlig ajourhold av FKB-dataene blant partene i avtalen. Den viktigste parten i avtalene er kommunen da mange av endringene i FKB kan fanges opp gjennom kommunal saksbehandling. Endrigene oppdateres direkte inn i Sentral FKB eller oversendes til Kartverket på filformat for de som ikke har tilgang til å oppdatere direkte.
Kommuner utenfor Geovekst gjør tilsvarende vedlikehold i egen regi og leverer data i henhold til Norge digitalt avtale.
10. Presentasjon
10.1. Omfang
10.2. Referanse til presentasjonskatalog
Presentasjonsregler for FKB-data er angitt i skjermkartografispesifikasjonen: https://register.geonorge.no/register/versjoner/tegneregler/geovekst/fkb-skjermkartografi
11. Leveranse
Leveransemetoder og formater for FKB 5.1 er også beskrevet i vedlegg A i FKB generell del.
11.1. Leveransemetode GML filleveranse
11.1.1. Omfang
11.1.2. Leveranseformat
Formatnavn: [GML]
Formatversjon: 3.2.1
Formatspesifikasjon: OpenGIS® Geograph Markup Language (GML) Encoding Standard
Filstruktur: Tekstfil (XML)
Språk: nor
Tegnsett: utf8
11.1.3. Leveransemedium
Leveranseenhet: kommunevise filer
Overføringsstørrelse: Varierer veldig ut fra kommunestørrelse
Navn på medium: Datasettet lastes ned fra geonorge.no
Annen leveranseinformasjon: Nedlastingsfilene vil være zippet
11.2. Leveransemetode SOSI-format filleveranse
11.2.1. Omfang
11.2.2. Leveranseformat
Formatnavn: SOSI
Formatversjon: 5.0
Formatspesifikasjon: SOSI Realisering i SOSI-format, versjon 5.0 2018 [SOSI-FORMAT]
Filstruktur: Tekstfil
Språk: nor
Tegnsett: utf8
11.2.3. Leveransemedium
Leveranseenhet: kommunevise filer
Overføringsstørrelse: Varierer ut fra kommunestørrelse
Navn på medium: Datasettet lastes ned fra geonorge.no
Annen leveranseinformasjon: Nedlastingsfilene vil være zippet
11.3. Leveransemetode ESRI fgdb filleveranse
11.3.1. Omfang
11.3.2. Leveranseformat
Formatnavn: [ESRI fgdb]
Formatversjon: 10.0
Formatspesifikasjon: ESRI filgeodatabase
Filstruktur: Filer
Språk: nor
Tegnsett: utf8
11.3.3. Leveransemedium
Leveranseenhet: kommunevise filer, fylkesvise filer og landsdekkende filer
Overføringsstørrelse: Varierer områdestørrelse
Navn på medium: Datasettet lastes ned fra geonorge.no
Annen leveranseinformasjon: Nedlastingsfilene vil være zippet
11.4. Leveransemetode GML NGIS-OpenAPI
11.4.1. Omfang
11.4.2. Leveranseformat
Formatnavn: [GML]
Formatversjon: 3.2.1
Formatspesifikasjon: OpenGIS® Geograph Markup Language (GML) Encoding Standard
Filstruktur: Tekstfiler (XML) som inneholder GML-objekter pakket inn i WFS/WFS-T
Språk: nor
Tegnsett: utf8
11.4.3. Leveransemedium
Leveranseenhet: ikke angitt
Overføringsstørrelse: ikke angitt
Navn på medium: NGIS-OpenAPI
Annen leveranseinformasjon: Se vedlegg A.2 til FKB generell del for mer informasjon.
11.5. Leveransemetode JSON NGIS-OpenAPI
11.5.1. Omfang
11.5.2. Leveranseformat
Formatnavn: [JSON]
Formatversjon: Basert på GeoJSON RFC 7946, august 2016
Formatspesifikasjon: Basert på GeoJSON RFC 7946, august 2016
Filstruktur: Tekstfiler som inneholder JSON-objekter
Språk: nor
Tegnsett: utf8
11.5.3. Leveransemedium
Leveranseenhet: ikke angitt
Overføringsstørrelse: ikke angitt
Navn på medium: NGIS-OpenAPI
Annen leveranseinformasjon: Se vedlegg A.2 til FKB generell del for mer informasjon.
12. Tilleggsinformasjon
Ingen angitt informasjon
13. Metadata
13.1. Omfang
13.2. Metadataspesifikasjon
Det leveres metadata i henhold til ISO 19115 [ISO-METADATA].
Se oppdaterte metadata for FKB-Tiltak 5.1 i kartkatalog på Geonorge.
Under https://forvaltningsinformasjon.geonorge.no finnes mer detaljert kommunevis informasjon om datainnholdet og forvaltningen av FKB-data.
Vedlegg A: SOSI-format-realisering
SOSI-Realiseringen følger kravene i "Realisering i SOSI-format 5.0" [SOSI-FORMAT]. Under en utlisting av SOSI-formatrealiseringen:
Objekttype: BygningTiltak
Geometrityper
FLATE, PUNKT
Attributter
Navn |
Type |
Mult. |
SOSI-navn |
SOSI-type |
identifikasjon |
«dataType» Identifikasjon |
[1..1] |
..IDENT |
* |
identifikasjon.lokalId |
CharacterString |
[1..1] |
…LOKALID |
T100 |
identifikasjon.navnerom |
CharacterString |
[1..1] |
…NAVNEROM |
T100 |
identifikasjon.versjonId |
CharacterString |
[0..1] |
…VERSJONID |
T100 |
oppdateringsdato |
DateTime |
[1..1] |
..OPPDATERINGSDATO |
DATOTID |
sluttdato |
DateTime |
[0..1] |
..SLUTTDATO |
DATOTID |
datafangstdato |
Date |
[0..1] |
..DATAFANGSTDATO |
DATO |
kvalitet |
«dataType» Posisjonskvalitet |
[0..1] |
..KVALITET |
* |
kvalitet.datafangstmetode |
«CodeList» Datafangstmetode |
[1..1] |
…DATAFANGSTMETODE |
T3 |
kvalitet.nøyaktighet |
Integer |
[0..1] |
…NØYAKTIGHET |
H6 |
kvalitet.synbarhet |
«CodeList» Synbarhet |
[0..1] |
…SYNBARHET |
H1 |
kvalitet.datafangstmetodeHøyde |
«CodeList» Datafangstmetode |
[0..1] |
…DATAFANGSTMETODEHØYDE |
T3 |
kvalitet.nøyaktighetHøyde |
Integer |
[0..1] |
…H-NØYAKTIGHET |
H6 |
informasjon |
CharacterString |
[0..1] |
..INFORMASJON |
T255 |
medium |
«CodeList» Medium |
[1..1] |
..MEDIUM |
T1 |
saksreferanse |
CharacterString |
[1..1] |
..SAKSREFERANSE |
T50 |
behandlingsstatus |
«codeList» Behandlingsstatus |
[1..1] |
..BEHANDLINGSSTATUS |
T11 |
kartregistrering |
«codeList» Kartregistrering |
[1..1] |
..KARTREG |
H1 |
behandlingsdato |
Date |
[0..1] |
..BEHANDLINGSDATO |
DATO |
eksternpeker |
URI |
[0..1] |
..EKSTERNPEKER |
T255 |
bygningsnummer |
«dataType» Integer |
[0..1] |
..BYGGNR |
H9 |
bygningsendringløpenummer |
«dataType» Integer |
[0..1] |
..BYGN_ENDR_LØPENR |
H2 |
høydereferanse |
«CodeList» Høydereferanse |
[1..1] |
..HREF |
T6 |
lavestegulv |
Real |
[0..1] |
..LAVESTEGULV |
D10 |
høydeoverbakken |
Real |
[0..1] |
..HOB |
D10 |
tiltakstypeBygning |
«CodeList» TiltakstypeBygning |
[1..1] |
..TILTAKSTYPEBYGNING |
T30 |
Roller
Rollenavn |
Objekttype |
Mult. |
SOSI-navn |
beskriverTakform |
«featureType» BygningKnekklinje |
[0..*] |
..BESKRIVERTAKFORM |
Objekttype: SamferdselTiltak
Geometrityper
FLATE, PUNKT
Attributter
Navn |
Type |
Mult. |
SOSI-navn |
SOSI-type |
identifikasjon |
«dataType» Identifikasjon |
[1..1] |
..IDENT |
* |
identifikasjon.lokalId |
CharacterString |
[1..1] |
…LOKALID |
T100 |
identifikasjon.navnerom |
CharacterString |
[1..1] |
…NAVNEROM |
T100 |
identifikasjon.versjonId |
CharacterString |
[0..1] |
…VERSJONID |
T100 |
oppdateringsdato |
DateTime |
[1..1] |
..OPPDATERINGSDATO |
DATOTID |
sluttdato |
DateTime |
[0..1] |
..SLUTTDATO |
DATOTID |
datafangstdato |
Date |
[0..1] |
..DATAFANGSTDATO |
DATO |
kvalitet |
«dataType» Posisjonskvalitet |
[0..1] |
..KVALITET |
* |
kvalitet.datafangstmetode |
«CodeList» Datafangstmetode |
[1..1] |
…DATAFANGSTMETODE |
T3 |
kvalitet.nøyaktighet |
Integer |
[0..1] |
…NØYAKTIGHET |
H6 |
kvalitet.synbarhet |
«CodeList» Synbarhet |
[0..1] |
…SYNBARHET |
H1 |
kvalitet.datafangstmetodeHøyde |
«CodeList» Datafangstmetode |
[0..1] |
…DATAFANGSTMETODEHØYDE |
T3 |
kvalitet.nøyaktighetHøyde |
Integer |
[0..1] |
…H-NØYAKTIGHET |
H6 |
informasjon |
CharacterString |
[0..1] |
..INFORMASJON |
T255 |
medium |
«CodeList» Medium |
[1..1] |
..MEDIUM |
T1 |
saksreferanse |
CharacterString |
[1..1] |
..SAKSREFERANSE |
T50 |
behandlingsstatus |
«codeList» Behandlingsstatus |
[1..1] |
..BEHANDLINGSSTATUS |
T11 |
kartregistrering |
«codeList» Kartregistrering |
[1..1] |
..KARTREG |
H1 |
behandlingsdato |
Date |
[0..1] |
..BEHANDLINGSDATO |
DATO |
eksternpeker |
URI |
[0..1] |
..EKSTERNPEKER |
T255 |
tiltaksansvarlig |
«CodeList» Tiltaksansvarlig |
[1..1] |
..TILTAKSANSVARLIG |
T25 |
ferdigstiltDato |
Date |
[0..1] |
..FERDIGSTILTDATO |
DATO |
Objekttype: AndreTiltak
Geometrityper
FLATE, PUNKT
Attributter
Navn |
Type |
Mult. |
SOSI-navn |
SOSI-type |
identifikasjon |
«dataType» Identifikasjon |
[1..1] |
..IDENT |
* |
identifikasjon.lokalId |
CharacterString |
[1..1] |
…LOKALID |
T100 |
identifikasjon.navnerom |
CharacterString |
[1..1] |
…NAVNEROM |
T100 |
identifikasjon.versjonId |
CharacterString |
[0..1] |
…VERSJONID |
T100 |
oppdateringsdato |
DateTime |
[1..1] |
..OPPDATERINGSDATO |
DATOTID |
sluttdato |
DateTime |
[0..1] |
..SLUTTDATO |
DATOTID |
datafangstdato |
Date |
[0..1] |
..DATAFANGSTDATO |
DATO |
kvalitet |
«dataType» Posisjonskvalitet |
[0..1] |
..KVALITET |
* |
kvalitet.datafangstmetode |
«CodeList» Datafangstmetode |
[1..1] |
…DATAFANGSTMETODE |
T3 |
kvalitet.nøyaktighet |
Integer |
[0..1] |
…NØYAKTIGHET |
H6 |
kvalitet.synbarhet |
«CodeList» Synbarhet |
[0..1] |
…SYNBARHET |
H1 |
kvalitet.datafangstmetodeHøyde |
«CodeList» Datafangstmetode |
[0..1] |
…DATAFANGSTMETODEHØYDE |
T3 |
kvalitet.nøyaktighetHøyde |
Integer |
[0..1] |
…H-NØYAKTIGHET |
H6 |
informasjon |
CharacterString |
[0..1] |
..INFORMASJON |
T255 |
medium |
«CodeList» Medium |
[1..1] |
..MEDIUM |
T1 |
saksreferanse |
CharacterString |
[1..1] |
..SAKSREFERANSE |
T50 |
behandlingsstatus |
«codeList» Behandlingsstatus |
[1..1] |
..BEHANDLINGSSTATUS |
T11 |
kartregistrering |
«codeList» Kartregistrering |
[1..1] |
..KARTREG |
H1 |
behandlingsdato |
Date |
[0..1] |
..BEHANDLINGSDATO |
DATO |
eksternpeker |
URI |
[0..1] |
..EKSTERNPEKER |
T255 |
tiltaksansvarlig |
«CodeList» Tiltaksansvarlig |
[1..1] |
..TILTAKSANSVARLIG |
T25 |
andretiltak |
«CodeList» AndretiltakType |
[1..1] |
..TILTAKTYPEANDRE |
T25 |
Objekttype: BygningKnekklinje
Geometrityper
KURVE
Attributter
Navn |
Type |
Mult. |
SOSI-navn |
SOSI-type |
identifikasjon |
«dataType» Identifikasjon |
[1..1] |
..IDENT |
* |
identifikasjon.lokalId |
CharacterString |
[1..1] |
…LOKALID |
T100 |
identifikasjon.navnerom |
CharacterString |
[1..1] |
…NAVNEROM |
T100 |
identifikasjon.versjonId |
CharacterString |
[0..1] |
…VERSJONID |
T100 |
oppdateringsdato |
DateTime |
[1..1] |
..OPPDATERINGSDATO |
DATOTID |
sluttdato |
DateTime |
[0..1] |
..SLUTTDATO |
DATOTID |
datafangstdato |
Date |
[0..1] |
..DATAFANGSTDATO |
DATO |
kvalitet |
«dataType» Posisjonskvalitet |
[0..1] |
..KVALITET |
* |
kvalitet.datafangstmetode |
«CodeList» Datafangstmetode |
[1..1] |
…DATAFANGSTMETODE |
T3 |
kvalitet.nøyaktighet |
Integer |
[0..1] |
…NØYAKTIGHET |
H6 |
kvalitet.synbarhet |
«CodeList» Synbarhet |
[0..1] |
…SYNBARHET |
H1 |
kvalitet.datafangstmetodeHøyde |
«CodeList» Datafangstmetode |
[0..1] |
…DATAFANGSTMETODEHØYDE |
T3 |
kvalitet.nøyaktighetHøyde |
Integer |
[0..1] |
…H-NØYAKTIGHET |
H6 |
informasjon |
CharacterString |
[0..1] |
..INFORMASJON |
T255 |
medium |
«CodeList» Medium |
[1..1] |
..MEDIUM |
T1 |
kartregistrering |
«codeList» Kartregistrering |
[1..1] |
..KARTREG |
H1 |
knekklinjetype |
«codeList» Knekklinjetype |
[1..1] |
..KNEKKLINJETYPE |
T25 |
Vedlegg B: GML-realisering
GML-realiseringen følger kravene i "Realisering i GML-format 5.0" [SOSI-GML]. Realiseringen defineres av følgende filer:
Lisensvilkår
Lisens
Denne standarden er gitt ut under norsk lisens for offentlige data (NLOD).
Du har lov til:
-
å kopiere og tilgjengeliggjøre
-
å endre og/eller sette sammen med andre datasett
-
å kopiere og tilgjengeliggjøre en endret eller sammensatt versjon
-
å benytte datasettet kommersielt
På følgende vilkår:
-
at du navngir lisensgiver slik lisensgiver ber om, men ikke på en måte som indikerer at disse har godkjent eller anbefaler deg eller din bruk av datasettet
-
at du ikke bruker dataene på en måte som fremstår som villedende, og heller ikke fordreier eller uriktig fremstiller dataene
Med den forståelse:
-
at data som inneholder personopplysninger og er taushetsbelagt ikke er omfattet av denne lisensen og ikke kan viderebrukes
-
at lisensgiver fraskriver seg ethvert ansvar for informasjonens kvalitet og hva informasjonen brukes til
